Grúa de arriba de la viga doble segura, tonelada interior de la grúa de arriba 5-400 del gancho pesado

Descripción de producto

5-400 toneladas de tipo grúa de arriba del QD del gancho pesado interior de la grúa de arriba de la viga del doble





Presentación del producto

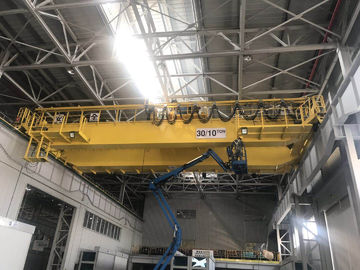

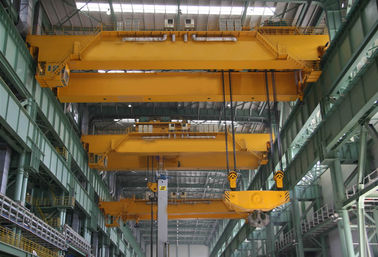

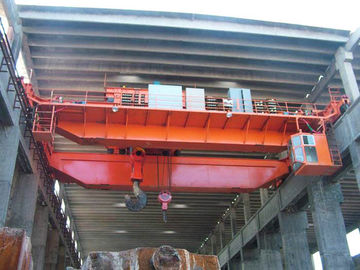

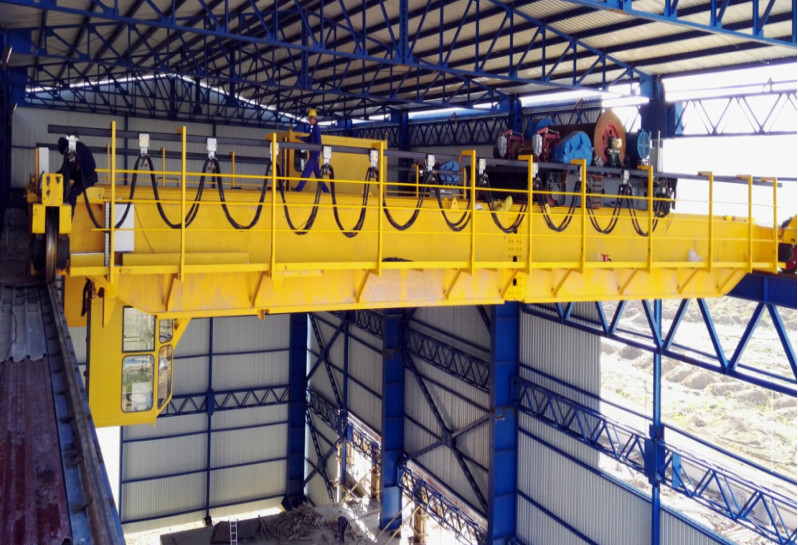

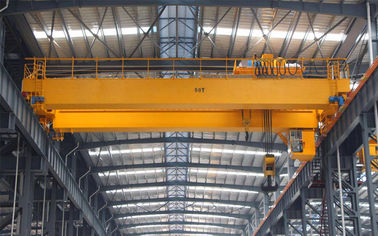

El QD dobla la viga que la grúa de arriba también se conoce como grúa doble de la viga, grúa, su viga a lo largo de la pista puesta a ambos lados de la operación longitudinal elevada del carril, el coche de la grúa a lo largo de la pista puesta en la operación transversal del puente, constituye una gama de trabajo rectangular, usted puede hacer el uso completo del espacio debajo del puente a los materiales del transporte, no obstaculizado por el equipo de tierra.



Esta clase de grúa es ampliamente utilizada en almacenes, talleres, muelle y yarda interiores y al aire libre del almacenamiento abierto. Se compone principalmente de un bastidor de la viga, mecanismo corriente del carro, carretilla, equipo eléctrico y así sucesivamente. Según la frecuencia del uso, se divide en A5, A6, y A7. Todos los movimientos se terminan en el cuarto del conductor.





Superioridad del producto



1. Arreglo para requisitos particulares de la ayuda, precio excelente de la garantía de calidad:



El acero de la estructura de acero de carbono de Q235B adopta un proceso de formación inconsútil, más sólido y hermoso



Un canal de mantenimiento del lleno-palmo se proporciona las placas de acero finas y dos capas de barandillas de la seguridad a lo largo de ambos lados del puente



Pintura galvanizada de la resina de epoxy



Tres capas de pintura



2. Viaje en automóvili la clase IP54, aislamiento de la protección de la clase de F, equipado de un dispositivo de protección contra sobrecarga.



La marca de Hongda, buen funcionamiento, diseño largo de la vida de servicio, es el mejor motor nacional de la grúa.



Clase F, clase ip54 del aislamiento de la protección



3. La grúa de control de operaciones adopta control de la leva, el taxi de conductor, movimientos con el vehículo, una posición más conveniente y más clara del cargo del control.

Palanca de mando, botón, solo control ligero; resistor de regulación de la velocidad de la Multi-nave; Arriba y abajo de. Izquierdo y derecho; Frente y parte posterior; Comienzo y parada; Una emergencia;



El aire acondicionado se puede instalar según requisitos de cliente



Seguro y confiable



Alta eficacia del trabajo



Mejore su ambiente del trabajo



4. La velocidad es controlada por la conversión de frecuencia, de modo que el cargo pueda moverse y aterrizar con seguridad y exactamente.

Cuerda de alambre que alza, con la carretilla, el reductor, tambor, freno, motor, incluyendo el interruptor de límite de la sobrecarga



Clase de la clase F del aislamiento



Lubricación de por vida (ciclo del uso seguro)





Parámetros técnicos



Los parámetros siguientes están para la referencia solamente, diseño de producto específico se pueden modificar para requisitos particulares según necesidades del cliente.

Capacidad de elevación				tonelada	32/5								50/10
Palmo				m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5	10,5	13,5	16,5
Altura de elevación máxima		Gancho principal		m	16								12
		Gancho aux.			18								16
Velocidad	Alzamiento	Principal	A5	m/min	7,5								5,9
			A6		9,5								7,8
		Aux.			15,5								10,4
	El viajar del cangrejo				42,4								38,5
	El viajar de la carretilla		A5		87,6			74,2		74,6			74,6
			A6		89			75,3		75,3			75
Motor	Levantamiento	Principal	A5	Type/kw	YZR280S-10/42								YZR280M-10/55
			A6		YZR280M-8/55								YZR315S-8/75
		Aux.			YZR180L-6/17								YZR200L-6/26
	El viajar del cangrejo				YZR160M-6/6.3								YZR160M2-6/8.5
	El viajar de la carretilla		A5		YZR160M2-6/2×8.5					YZR160L-6/2×13			YZR180L-8/2×13
			A6		YZR160L-6/2×11					YZR180L-8/2×11			YZR180L-8/2×11
Peso	Cangrejo		A5	Kilogramo	10877								15425
			A6		11652								16400
	Peso total		A5		26901	28662	32121	36522	39844	44962	49211	52748	35317	37788	42042
			A6		28061	30292	33412	38607	42832	47023	50586	55272	36075	38929	43314
Presión máxima de la rueda			A5	KN	237	250	262	275	289	305	317	327	333	345	373
			A6		242	255	268	285	299	312	322	335	336	357	377
Pista de acero recomendada					QU70 o acero cuadrado 90								QU80 o acero cuadrado 100
Fuente de energía					A.C.50HZ trifásico, 380V

Uso del producto

El tipo grúa de arriba del QD de la viga del doble puede ser ampliamente utilizado en el carbón, los materiales de construcción, el almacenamiento, la metalurgia, la energía eléctrica, la industria química y otras industrias del proceso mecánico, la estructura del metal, la asamblea, el taller de la empresa, el taller de fundición, el almacén así como el ferrocarril, el puerto y la otra yarda de la carga entre el palmo fijo del cargamento material y la descarga y la dirección.
